¿ Qué es un zome?
Los Zomes son una gran familia de volúmenes geométricos que se pueden construir y formar como volúmenes autoportantes sin necesidad de usar pilares internos, volúmenes en los cuales se puede vivir sacando provecho de todo su espacio. Presentan una belleza de las líneas, una redondez de la cúpula una base poligonal y ausencias de ángulos rectos.

Los que construimos están formados por caras de rombos y reposan en el suelo por triángulos o paredes verticales. Podemos crear un volumen único o unir varios Zomes entre ellos para lograr espacios de gran superficie. Grandes en su interior parecen pequeños en el exterior y se funden con el paisaje. Su estructura como un esqueleto y la organización de sus caras de una forma equilibrada les dan una rigidez asombrosa, permitiendo el empleo de madera de secciones mínimas y de pequeñas longitudes. La estructura envolvente formada por rombos se puede cubrir según su conveniencia. Esta calidad y simplicidad de la forma conducen a una economía importante en los materiales.

Tipos de Zomes
Un Zome esta formado por coronas de rombos idénticos y según este numero (4, 5, 6 o más) hablaremos de un Zome 4, Zome 5, Zome 6 etc.. Llamamos a esto orden del zome.
Un zome de pequeñas dimensiones se formara con un número pequeño de orden (o de un número pequeño de caras). Al contrario si desea un Zome de superficie grande, abra que adoptar un modelo de número más grande, pues con un número grande de caras se formara un volumen más redondeado.
Con este numero y otros parámetros (la forma más o menos puntiaguda, el añadido de una zona de caras suplementarias) se puede jugar para crear una gran variedad de volúmenes que responden a la diversidad de formas en el suelo o de módulos.

Calidad de los espacios Zome.
- El Zome ofrece una belleza de líneas, estas unidas en doble espiral presentan una gran estética, un volumen donde se respira, su forma redonda que libera y estimula la imaginación.
- La construcción y el montaje de un Zome son rápidos y no necesitan herramientas especiales o costosas, las piezas y elementos construidos son ligeros y de fácil manejo.
- Por sus cualidades estáticas, la organización y unión de sus caras, un Zome es antisísmico, aun cuando por una tensión fuerte o un golpe violento se rompiese un elemento, el Zome no se hundiría rápidamente. Por su forma aerodinámica presenta poca resistencia al viento y pocas perdidas.
- Podemos fácilmente unir varios Zomes entre ellos para concebir grandes espacios, o a partir de un volumen único añadir a este más tarde otros volúmenes (Zomes o espacios más convencionales).
- Un Zome es fácil de calentar y este bien adaptado a los climas fríos, ningún Angulo bloquea la circulación interna del aire.
- Con una implantación juiciosa, la organización de los espacios y la elección de los materiales, un Zome puede ser un edificio ecológico, bioclimatico y de bajo impacto, a diferencia de los espacios rectangulares, no dependen de una orientación única.

Zomes y energía.
Un Zome no es una arquitectura neutra, sino una forma pura dinámica y cargada de símbolos (rombos y espirales) que unen las energías del hombre y del cosmo.
Amplia el cuerpo etéreo. Diversos modelos de Zomes han sido sometidos a estudios por personas competentes en geobiologia o efectos debidos a las formas, dando como resultado de estos estudios que estos efectos son mayores para Zomes con numero de caras elevados (mayor numero de orden).
Los Zomes de número par son más dulces suaves o harmónicos, los Zomes que reposan en el suelo con paredes verticales tienen energías equilibradas y pueden ser utilizados como viviendas habitables. Los Zomes de orden impar que reposan en el suelo con triángulos retraídos hacia el interior son más enérgicos y deben de utilizarse para actividades temporales, están bien adaptados para lugares de creación (actividades artísticas, desarrollo personal y terapias).

¿Para que sirve un Zome?
Así como son un espacio fácil de construir (los pequeños), agradable, modulable y evolutivo, usted puede destinarlos a lo que quiera, desde caseta para el perro, pajarera de sus aves, taller, invernadero, cuarto de invitados, segunda residencia, o hábitat permanente (los más grandes).

Un poco de geometria para comprender el zome

Rombizonaedros polares de revolución
Son volumenes:

compuestos de rombos
con 2 cumbres sobre un eje ficticio (los polos)
poseyendo una simetría de revolución con relación a este eje (encontrándose idéntica después de la rotación de un cierto ángulo alrededor de este eje)

Composición

Este zonaedros están constituidos por rombos que se reagrupan en coronas.
En una corona, los rombos son idénticos. Las cumbres están situadas sobre planes perpendicular al eje (los niveles). La distancia entre 2 niveles es constante para un zonaèdre dado.

3 parámetros determinan un zonaedro preciso

* N es el número de orden (número entero a partir de 3)
De él depende el número de corona = N - 1
El número de facetas por corona = N
El número total de facetas = N * (N - 1)

Zonaèdres d'ordres 4, 8 et 12

* F es el número de forma (número entero, fraccionario o irracional entre 0 y el infinito)
De él depende la forma más o menos puntiaguda del volumen
La elección de un número de orden y de un número de forma va a fijar la forma del volumen

Zonaèdres de nombres de forme de 2, 1 et 0,5

* Un parametro de talla (o factor de escala)
Si la forma es fijada, la elección de una dimensión (espina o diámetro o altura) va a determinar lo talla del volumen y el de cada uno de sus elementos

Del Zonaedro al Zome
El zonaedro es un ser matemático e irreal
El zome es un zonaedro construido
De uno a otro intervienen elecciones (materiales y técnicas de construcciones, habitabilidad)

Posición del eje
Generalmente, el eje del zome es situado vertical, pero no es una obligación
Vertical, conduce a volúmenes estéticos y bien equilibrados y de una gran rigidez
Pero podemos también situar este eje oblicuo, o hasta horizontal

Zonaedros con eje vertical, oblicuo (2 posiciones) y horizontal

Cortar
Por razones de estabilidad y de habitabilidad, el zome es sólo una porción de zonaedro
Hay que pues escoger un plan de copa, sea el plan ecuador para el zomes de orden par, o el plan debajo del ecuador para un orden impar.
En estos 2 casos, podemos o no prolongar el zome por paredes verticales
En el zomes par, la corona en el ecuador es vertical (paralelo al eje), no es el caso para los impares

Zome 6 cortado debajo del ecuador y teniendo triángulos al suelo	Zome 6 cortado al ecuador y prolongado por paredes
N * N/2 rombos = 18 N triángulos = 6	N * (N/2 - 1) rombos = 12 N ttriángulos+paredes = 6

Zome 5 coupé sous l'équateur et reposant sur des triángulos	Zome 5 coupé à l'équateur et prolongé de murs
N * (N - 1) /2 losanges = 10 N triángulos = 5	N * (N - 1) /2 lrombos = 10 N*2 paredes (tapecios) = 10

Dimensiones
Para una longitud de espina dada, más el número de orden es elevado, más grande es el zome
El cuadro siguiente da para miscelánea N las dimensiones máximas (acercadas) obtenidas con una longitud de espina de 2 m y dos de los números más corrientes de forma.

Para el zomes 5 y 7 impar, se trata de unas dimensiones en el suelo para un zome sin paredes

N	Lado al suelo	Diametro	Superficie
4	3,40 - 3,58	4,80 - 5,05	11,60 - 12,80
5	3,20 - 3,40	5,00 - 5,20	18,00 - 19,90
6	3,40 - 3,58	6,80 - 7,15	30,00 - 33,25
7	3,30 - 3,50	7,25 - 8,00	40,00 - 44,20
8	3,40 - 3,58	8,90 - 9,35	55,90 - 61,80
10	3,40 - 3,58	11,00 - 11,55	89,00 - 98,5
12	3,40 - 3,58	13,15 - 13,80	129,50 - 143

Extensiones

Esto son volúmenes que se añade para aumentar el espacio habitable (o crear piezas separadas)
Esto es fácil con zomes de orden par que poseen paredes verticales

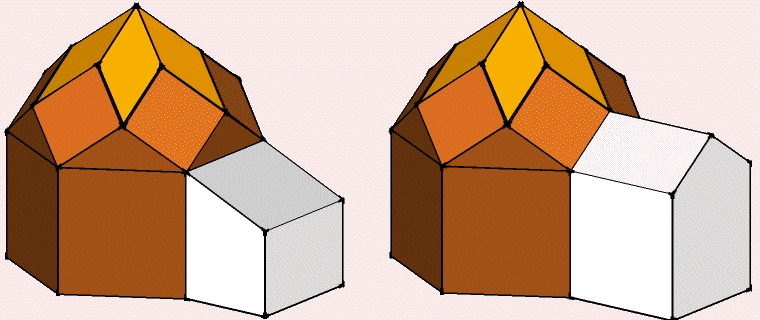

Extensión con tejado a 1 pendiente y tejado a 2 pendientes

Extensión por parte de zome y por agrupamiento con otro zome

Zonas
Llamamos zona una banda continua de facetas que cerca el volumen.
Una de las espinas de las facetas queda paralela a una dirección.
Este zomes son la sede de zonas espiraladas. Una faceta es creada por la intersección de dos zonas.

En el zomes "clásico", hay tantas zonas como la orden del zome.
Sin embargo podemos añadir o quitar una o varias zonas de un zonaedro, o bien deformarlas: obtendremos todavía un zome. Dos tipos de zonas frecuentemente encontradas: (por ejemplo sobre este zome 6)

Zona M: el plan es cortado según una mediana, las dos mitades separadas, y una zona introducida entre ambas partes

Zona D: el plan es cortado según una diagonal, las dos mitades separadas, y una zona introducida entre ambas partes

La introducción del uno o la otra de estas zonas permite aumentar la superficie del zome sin aumentar la complejidad ni la altura del volumen. Hexágonos son creados a la intersección de 3 zonas.

Fotos:

Construir un Zome

Material necesario
De qué dibujar y recortar
El fuerte cartón o madera de 3 mm.

Método
Trazar sobre el cartón 6 rombos de tipo 1 (el alargada) y 6 rombos de tipo 2
Trazar también 6 figuras pentagonales como dibujado (las paredes)
Recortar
Reunir los 6 rombos 1 como indicado luego armar los bordes a

Se obtiene como un cono: la cumbre del zomo
Colocar cada rombo 2 entre 2 rombos 1: se obtiene la cúpula del zome
Colocar cada pared entre 2 rombos 2, y conectarlos entre ellos: se obtiene del zome acabado

Fabricar la estructura

Esta etapa puede hacerse antes o después del siguiente

Hicieron una maqueta y bien jugaron con; para seguir en tamaño real, es mejor saber lo que será su proyecto: cabaña o refugios, o elemento de vivienda, eso va a condicionar algunos detalles de construcción
En líneas generales, se se compromete aún más para una habitacion, deberá presentar garantías de durabilidad y garantizar la comodidad (aislamiento...). para una cabaña se puede ser menos que observa para el aire, los acabados...

A - Dimensiones
Propongo estas dimensiones
Son dimensiones teóricas al interiore del zome..

Si estas dimensiones no convienen, si se parece el zomo tdemasiado grande o paqueno, bajo o alto, se puede hacer modificaciones
- modificar una longitud (diamètro, alado) y calculaz lel nombre nueva longitud/ vieja longitud
- multiplicar todas las longitudes (no la altura1,9 des las paredes) par este nombre
- dar una nueva altura a las paredes si quieres

B - Materiales

Las herramientas
Es necesario medir longitudes y ángulos, recortarlos y armarlos
Se puede trabajar con herramientas a mano: sierra, martillo, vuelve a tornillo..
O eléctricos portátiles: sierra circular, taladradora, destornillador
O más pesado: sierra circular sobre mesa, radial..
O una combinación de estas herramientas, según lo que se tiene

La madera
Elegir una madera ligera, blanda y sólida: el pino ordinario conviene, el pino del Norte o la Douglas están mejor
Sección: elegida: 110 x 32 (mm) - Importante: que todas las maderas sean derechas y tengan las mismas dimensiones - si la madera no es seca, no esperar

C - Organización de los importes

Observar cómo se colocan los importes
Para un tipo de rombos, no hay así como una misma longitud y un único ángulo

Dimensiones reales con este grosor de struture (32 mm.) y esta organización
A tener en cuenta:
- la anchura de estructura se elige para contener el aislante - no modifica las dimensiones - él puede elegir otra y descender hasta 60 mm. para un modelo más pequeño o una choza
- el grosor modifica las dimensiones - 25 a 40 mm. convienen según la madera que se encuentra (32 x 110 son corriente)
*** si se adopta el mismo grosor (32) pero de otras dimensiones de, las diferencias entre dimensiones teóricas y reales no cambian
*** si se adopta otro grosor e, se calcularán las correcciones siguientes que deben retirarse a las dimensiones teóricas
importe de rombo 1: 1,25 x e
importe de rombo 2: 1,02 x e
importes verticales de pared: 2,12 x e y 1,62 x e

D - Refuerzos e importes intermedios

ROMBOS
Una diagonal va a triangular cada rombo que se volverá indeformable
Los otros elementos intemédiaires sobre los rombos 2 servirán &ag contener el aislante y soportar la cobertura. El entre eje es de 60 cm.
PAREDES LLENAS (sin apertura)
Los importes intermedios tienen el mismo papel pero eso no basta a volverlos i formables (se verá más tarde este dado tail)
PAREDES CON APERTURAS (lleva o ventana)
Es el momento de elegir el sitio de las aperturas, su número y sus dimensiones, los intermediarios serán diferente y determinados a la construcción

E - Recorte y montaje
Las dimensiones se dan al mm. cerca y los ángulos al 1/10e de degrès. El material madera y sus herramientas no permiten esta precisión sino intentan a pesar de todo. Se puede tolerar un error 2 ó 3 mm. en las longitudes y 1 ó 2 degrès para los ángulos (aún más si es para una choza)
1.Recortar todos los importes y guardarlos por categorías
24 importes de marco para los rombos 1 y
6 diagonales
24 importes de marco para los rombos 2 y
6 diagonales y
12 intermediarios
6 importes básicos para las paredes y
12 importes de lado de marco y
12 importes de cumbre de marco
Con de más para cada pared llena
1 gran importe y los más cortos

2 Elegir un suelo plano para armar
Si su suelo se atormenta un poco, colocar uno o los dos paneles de madera o aglo. Se pueden dibujar arriba el elemento y clavar calzos para que los importes se ajusten a su lugar.
Colocar los importes del marco y atornillar (o clavar) los ángulos (puntas de 70-80 o tornillo de 60 mm. - Prépercer si es preciso). Bien mantenerlos a su lugar en esta operación.
Comprobar que las dimensiones teóricas sean las bien del exterior del marco y que no hay error.
Poner la diagonal y atornillarlo luego ídem para los intermediarios.
Para las paredes, atornillar a cada ángulo una escuadra de madera de 30 cm de la parte de de alrededor después de comprobación de los ángulos - recogerlo de 5 mm. aproximadamente para no géné al montaje.
o apoyar por un tablero, estos elementos debiendo retirarse más tarde si el recubrimiento exterior garantiza la rigidez
si no poner importe interno de refuerzo sobre al menos los 2 paneles de pared
Para las paredes con apertura, armar el marco, colocar la apertura luego estar cortado y fijar los importes en consecuencia: se aconseja tomar un grosor de importe mayor o duplicar los importes y dejar un poco de juego (5 a 10 mm. en altura y anchura). Y aún: se puede prever un marco amplio en torno a la ventana para facilitar el rechazo de agua exteriormente (u obtenérselo en el comercio: zócalo amplio y mecanografiadas de aislamiento).
Para la puerta, prever su sitio, el importe bajo del marco se recortará cuando el zome se fije en el suelo.
No aconsejo esmaltar elementos de tejado cuestión dificultades de estanqueidad. Si quieren a pesar de todo, compran más bien un acristalamiento de tejado del comercio y pequeño para la comodidad de verano. Proceden para este rombo como para estas paredes.
Hechas pues todos estos rombos y paredes, comprueban que su rigidez es satisfactoria y almacenan el.

Preparar el suelo
Esta etapa puede hacerse antes o después el precediendo
Va ahora a ser necesario elegir un sitio y están mejor situados que yo para tomar esta decisión.
Si pueden elegir, prefiera un lugar soleado, albergado de los vientos, con sombra en verano, una bonita vista... estos consejos serán ciertamente supperflus.
Toda la exigencia del zome será plantearse sobre un suelo horizontal. Pues a arreglar en consecuencia.
1-Sitio

Choisir le centre du zome et plantez un pieu: ce sera votre référence.
Dégagez un cercle d'environ 2,80 m à 3 m de rayon autour; niveler sommairement au besoin.

Le support du zome sera une plate forme en bois ou une dalle en béton. Il se positionnera avec la structure débordant de 2 cm pour l'évacuation de l'eau.

2-Plataforma en madera

Deberán construir se algo como eso. Mencione las medidas anteriormente.
Los postes pueden ser postes de teléfono en el centro y a las puntas del hexágono. Comprobar el nivel y fijar si es preciso. Se clavan arriba tablones de cerca de del x 10 para hacer la vuelta y conectar al centro y a intermediarios para sostener el piso. Si se debe aislar, clavar por debajo de que sostener el aislante y proteger roedores (placa contra de chapado final por ejemplo - se pondrá el aislante más tarde).

3-Losa en hormigón

Situar el sitio de las extremidades del zome y cavar ligeras fundaciones. Poner un fondo de hormigón. Remesurer que figuran un hexágono como a continuación, fijar troncos metálicos verticales a los ángulos y conectarlos por una cuerda.

Cementar una o dos hileras de bloques de hormigón (10 cm a 20 cm de amplio) contra las cuerdas de la parte del interior, comprobar el nivel.
Se puede hacer la losa más tarde pero si se realiza, el montaje será más cómodo.
Un aislante es mejor para un hábitat, al menos sobre 60 cm en périférie. La losa incluso es de hormigón cemento (clásico) pero mejor en cal natural + arena, o también en la tierra pegada, u hormigón ligero con virutas de madera, o cáñamo, o arcilla, será entonces aislante.

Montaje de la estructura
He aquí el momento tanto esperado, aquél dónde se va a conquistar el espacio, el momento que implica un poco de angustia y mucha admiración.
Pero paciencia, va a ser necesario arreglar un poco aún antes de invitar a sus amigos.

1-Preparar las partes de conexión
Vea cómo van a conectarse los paneles, poniendo costa a costa dos bordes.
Las partes de conexión son pernos de 8 mm. de sección. Necesitaréis 78 en todo, 42 de 14 cm de longitud y 36 de 12 cm, y tantas tuercas y de discos amplios (e incluso un poco más, se extravia al montaje).
Pues deben torcer los pernos según un ángulo variable según el lugar adonde ellos van a colocarse.
Mejor es bloquearlos en un torno, hinchar un tubo en metal y torcer a la mano. Si no colocarlos en falso y utilizar al martillo. Aquí se puede satisfacerse con una imprecisión de mas o menos 10 degrès. Veló los ángulos:
* 18 pernos de 14 torcidos de 60 degrès (conexión de las paredes entre ellos)
* 24 pernos de 14 torcidos de 52 Dg (conexión de la cumbre de las paredes a la parte baja de los rombos 2)
* 24 pernos de 12 torcidos de 23 Dg (conexión de la cumbre de los rombos 2 a la parte baja de los rombos 1)
* 12 pernos de 12 torcidos de 29 Dg (conexión de la cumbre de los rombos 1 entre ellos)

Praticamente2 series:
los largos y bien torcidos
las cortos y poco torcidos

2-Taladrar importes de estructura

Taladrar agujeros de 12 ó 14 mm. a través de los importes y a 4 cm del borde (se puede hacer una galga).

* En todos los importes verticales de las paredes 3 agujeros a del,.100 y 180 cm de la parte baja de la pared (exterior de los paneles)
* En los altos importes de las paredes 25 cm de cada ángulo
* En todos los importes de los rombos 25 cm por una y otra parte cada punta

3 Subir las paredes
Para todo el montaje necesitaréis escalas , un mazo, de las claves de 13, la taladradora en caso de retoques, puede ser cierrajuntas..
Dos personas como mínimo, más irán más rápidamente.
Elaborar los 2 paneles de pared costa a costa y armarlos 2 importes verticales con 3 pernos muy torcidos, los agujeros de los importes hacia el interior del volumen: tendrán completamente solos. Pasar un disco, colgar una tuerca con 1 ó 2 vueltas sino no los aprietan. Será necesario puede ser forzar estos pernos al mazo, o pasarlos en primer lugar en un importe antes de acercar el segundo panel, finalmente se se aclara.
Seguir con las otras paredes para cerrar el círculo
Ahora sitúan el centro del zome y establecen bien muy: cada ángulo interior debe ser a 2,415 m del centro y la parte baja de las paredes desbordante de 2 cm aproximadamente de la losa (o plataforma). Si no equilibran lo mejor posible.
Queda por fijar estas paredes en el soporte: con clavijas para una losa o tirafondos sobre madera.

4 Subir los rombos
Incluso técnico si no que se trabaja sobre escala
Colocar un rombo 2 en el ángulo formado por los 2 paneles de paredes, tiene completamente solo una vez las tuercas colgadas, podrían suspenderse a la punta si se atrevan. Siguen con todos estos elementos 2 luego pasan a los rombos 1 que se deslizan en el ángulo formado por 2 rombos 2. arman las loas 1 y 2 y las loas 1 entre ellos; siguen hasta el final. La instalación del último rombo da la rigidez final.
Para esta última corona será necesario probablemente forzar un poco para que los agujeros caigan bien en frente, extraer por ci, empujar por allí, dar del peor mazo, a utilizar los cierrajuntas, si no apretaron las tuercas el conjunto son aún flexibles y deberían cerrar del zome (excepto errores de medidas).
Últimos acabados: sacud un gran golpe toda la estructura, encontrará su mejor lugar. Luego reanudan a partir de la parte baja apretando ahora los pernos y ajustando los elementos lo mejor posible hasta la cumbre. Esto se hace, eso tiene de tardarles el día pero no más.
Terminan subiendo alegremente hasta la cumbre. Si el zomo no cae, pueden tener confianza en el futuro, todo lo que se añadirá más tarde vendrá a aún consolidarlo.

Cubrir la estructura
El objetivo: ponerse al refugio de la lluvia. Pero aún, dar a su sonido look exterior, cómo va a presentarse a la vista.
La belleza del zomo viene sobre todo de su tejado, de la composición del conjunto de los paneles. Esta operación no es específica al zomo; pero la inclinación de los paneles no permite el empleo de materiales simplemente colocados, como las tejas caneladas. Será necesario ocupar también el étanchéïté y hacer algunos recortes.
Para el tejado, se preven 3 materiales aquí, y 3 técnicas.

Si se preve un aislamiento, es mejor cerrar los cajones de estructura exteriormente, o con una película preve-lluvia, o por el panel de madera.
La cobertura se fijará en un soporte: puede ser el este panel, o de los tableros, o también del liteaux.

1-Cobertura de las paredes verticales
El más simple es cubrirlos con madera, tableros horizontales a recaudación (guiños) o verticales, o elevación madera del comercio.

La lata clavada sobre los importes de estructura proporciona una cuchilla de aire ventilada. Para una choza, no necesita latas ni de preve -lluvia, se clava sobre la estructura
2-Cobertura de los rombos
Se puede
* Fijar directamente el apoyo sobre la estructura
* o fijarlo en latas para crear una cuchilla de aire

Para tener una cuchilla de aire ventilada (es mejor para la longevidad del material y la comodidad de verano)
a - Sujetar lo preve -lluvia: aprovecha para aislar el espacio entre los cajones y eventualmente de los triángulos en contrachapado a los ángulos alto y laterales de los rombos (garantía de rigidez).
b - clavar latas (3 x 3 ó 3 x 4) sobre la estructura en el sentido de la cuesta y algunos finales sobre del lado de los rombos.
c - clavar sobre el esta lata o panel de madera o una segunda capa de latas horizontales.
3-Material de cobertura de los rombos
Elegir un material ligero en elementos que van a cubrirse o en bandas. Será necesario hacer recortes sobre los bordes. Cubrir el panel por el panel velando por que las coberturas y apoyos superiores desborden sobre los inferiores o paredes
Veló 3 materiales posibles, del gratuito a lo sumo caro (y más bonito)
* El metal de recuperación como la placa offset
Ligero, gratuito o poco caro, flexible, doblándose y recortando fácilmente.
No muy bonito pero se puede pintarlo
* El shingle de asfalto
flexible, a clavar sobre el panel de partículas, distintos colores (el verde pasa bien), no muy écolo
* Tablas de madera el mejor

A clavar sobre latas espaciadas de 1/3 de la longitud de las tablas, bonitas y agradables a colocar, se recortan fácilmente.
Fabricados en Francia o importados del Canadá, un poco costosos entonces se ocupan la instalación. Con desbordamientos y recortes, será necesario alrededor 24 a 25 m2. Clavan con puntas galvanizadas de 50 ó 60 mm. garantizando una buena recaudación (duplican la primera hilera).

Since we cut the form into a helix dome or zome, only half of the spinning is done.

A helix zome is composed by n-amounts of double helix, the coordinate of one partial helix:
